1.主機板
1:CPU插槽 2:CPU供電接口 3:CPU供電模組 4:RAM插槽 5:主機板電源接口 6:磁碟機接口 7:北橋晶片 8:CMOS電池 9:IDE接口 10:南橋晶片 11:SATA接口 12:機箱前面板擴充接針 13:12v風扇插座 14:USB擴充接口 15:PCI EXPRESS 16X(PCI-E x16)插槽 16:PCI 插槽 17:PCI EXPRESS 1X(PCI-E x1) 18:電容

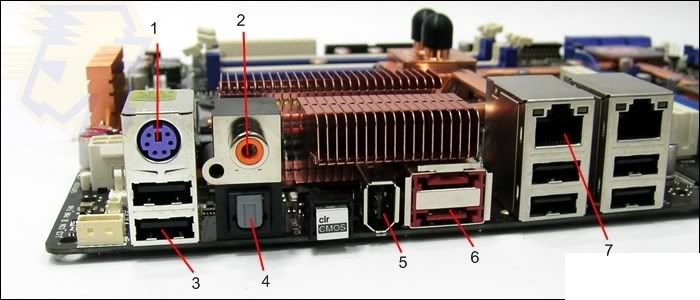

1:PS/2鍵盤接口 2:同軸音頻接口 3:USB 接口 4:光纖音頻接口 5:I EEE13
94(1394)接口 6:e-SATA接口 7:網絡接口

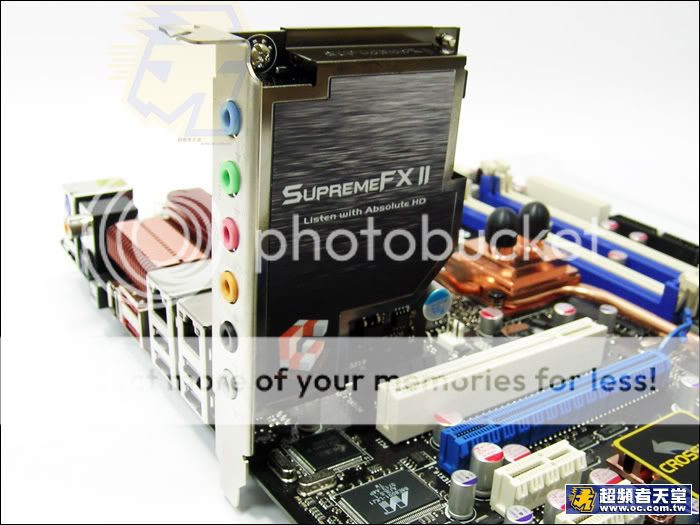

此為ASUS新式外置音效卡(隨主機板提供),目前大部份的主機板都提供內置音效。
北橋晶片:負責與CPU的聯繫並控制內存(RAM)、PCI數據在北橋部傳輸。
南橋晶片:負責控制USB、LAN、ATA、SATA等接口的通信。

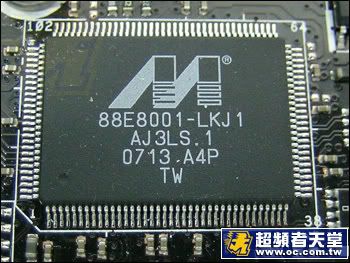

網絡晶片,可提供10/100/1000M的網絡處理力。
2.中央處理器(Central Processing Unit,簡稱CPU)
其功能主要是解釋電腦的指令以及處理電腦軟體中的資料。

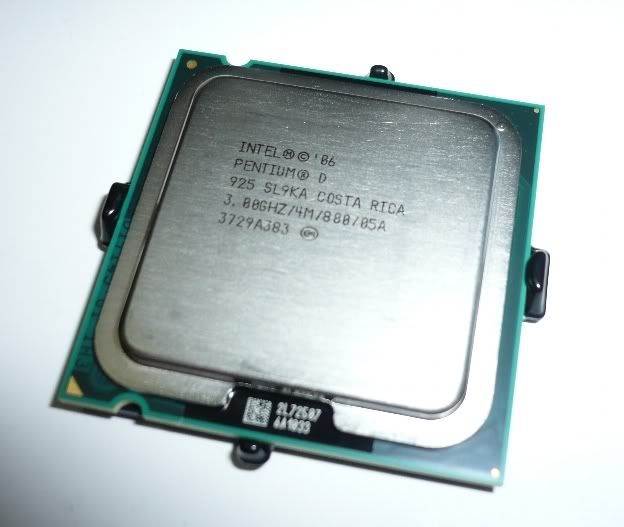

CPU封裝:是採用特定的材料將CPU晶片或CPU模組固化在其中以防損壞的保護措施。

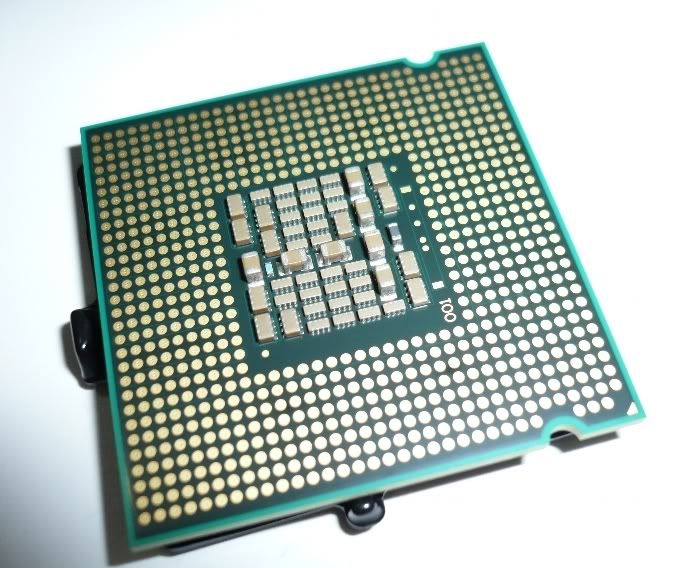

CPU接口:是與CPU中上億晶體連接的外部電路元件,是CPU與主機板交換數據的通道,同時也起到將CPU固定在插座上的作用。
3.隨機存取記憶體(Random Access Memory,簡稱RAM)
是一種在電腦中用來暫時保存數據的元件。它可以隨時讀寫,而且速度很快,通常作為作業統或其他正在運行中的程式之臨時資料存儲媒介。

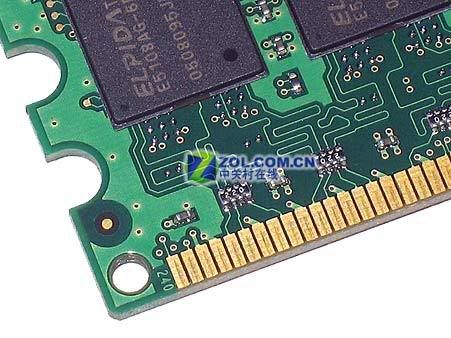

從外觀上來看RAM是一塊長條形的電路板,必須插在主機板上的RAM插槽中使用。
RAM總線接口:通過連接到RAM電路板上的引腳和外部進行數據傳輸。
存儲顆粒:是RAM的核心元件,決定RAM的容量、規格、性能等重要參數,表面印有生產商、編號等信息。
4.硬碟
硬碟是電腦上使用堅硬的旋轉碟片為基礎的存儲設備。它在平整的磁性表面存儲和檢索數位數據。信息通過離磁性表面很近的讀寫頭,由電磁流來改變極性方式被電磁流寫到磁碟上。信息可以通過相反的方式回讀,例如磁場導致線圈中電力的改變或讀頭經過它的上方。

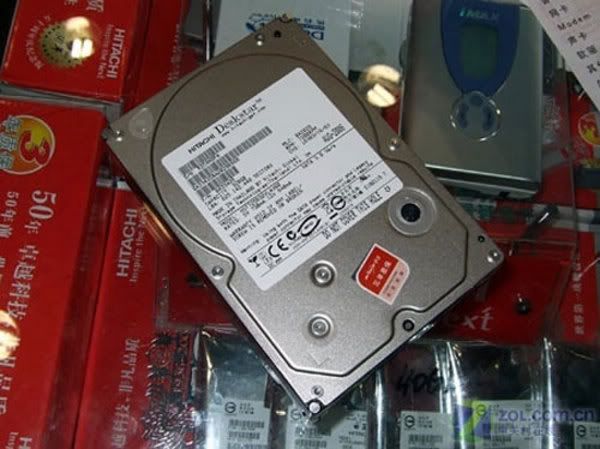

從外觀上看,常見的硬碟是個金屬盒,下面有一塊電路板,側面有接口。

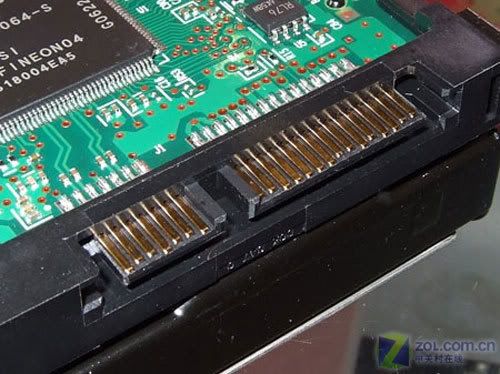

現在的硬碟是使用SATA接口(舊的用ATA接口),具有傳輸速度快,支持熱拔插等特性。
5.顯示卡
顯示卡(Display card),用途是將電腦系統所需要的顯示信息進行轉換驅動顯示器(Mon),並向顯示器提供行掃描信號,控制顯示器的正確顯示,是連接顯示器和個人電腦主板的重要元件。

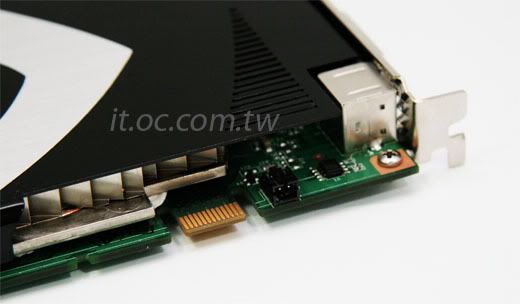

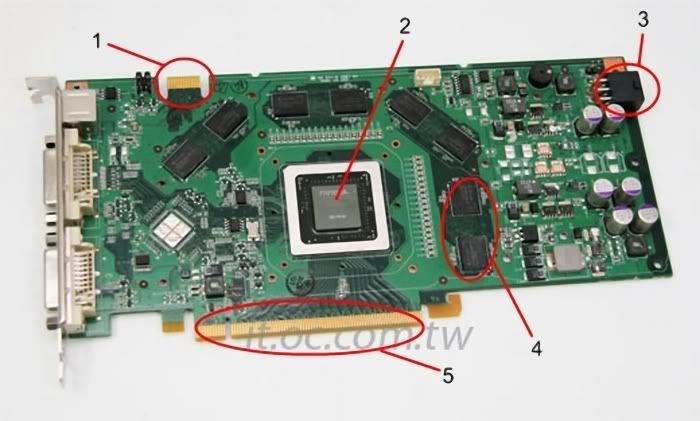

1:SLI接口 2:顯示卡晶片 3:外接電源接口 4:顯示卡內存 5:PCI Express x16(PCI-E x16)接口
1:S端子 2:DVI接口(有些有VGA接口)

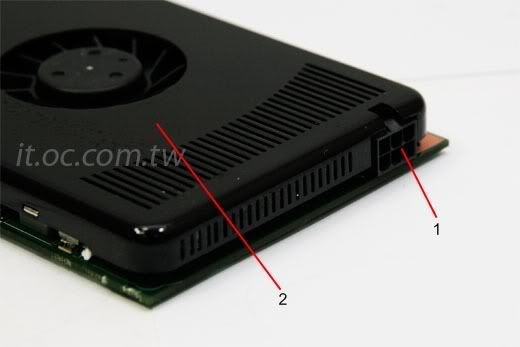

1:外接電源接口 2:散熱器

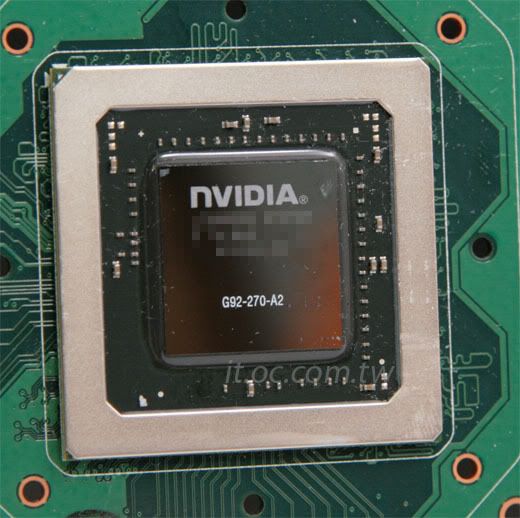

顯示晶片(Graphic Processing Unit,GPU)即圖形處理器:它是顯示卡的核心,相當於CPU在電腦中的作用,負責了絕大部份的計算工作。GPU所採用的核心技術有硬體T&L、立方環境材質貼圖和頂點混合、紋理壓縮和凹凸映射貼圖、雙重紋理四像素256位渲染引擎等,而硬體T&L技術可以說是GPU的標誌。
SLI接口:由兩張同樣具有SLI接口的顯示卡可以通過對應的SLI連接卡並行連接起來,組成雙顯示卡系統。
